Plano de lubrificação 500 horas

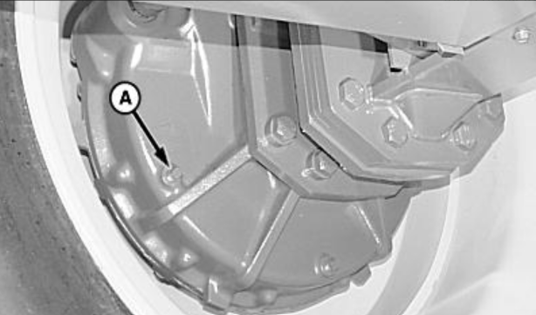

1 - Remova o bujão de enchimento da redução final (Figura 1) e verifique o nível de lubrificante da redução final. O nível do lubrificante deve estar a 6 mm (1/4 in) da parte inferior do bocal de enchimento.

Figura 1: Bujão redução final

2 - Verifique se o nível de óleo  está na parte inferior da abertura do bocal de enchimento (Figura 2). Adicione óleo se necessário.

Figura 2: Nível do óleo na parte inferior

3 - Verifique se o nível de óleo está na parte inferior da abertura do bocal de enchimento (Figura 3). Adicione óleo se necessário.

Figura 3: Nível do óleo na parte inferior

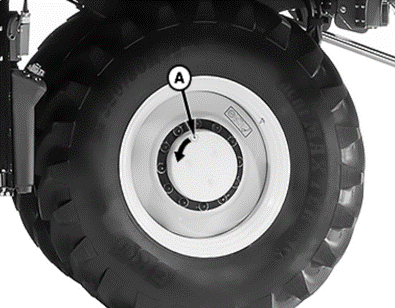

4 - Verifique o nível de óleo do mecanismo planetário do eixo traseiro (Figura 4).

Figura 4: Nível planetário eixo traseiro

5 - Lubrifique a graxeira (A) em cada tensor da estrutura de elevação da unidade (Figura 5).

Figura 5: Graxeira do tensor

6 - Lubrifique os rolamentos da estrutura do formador de módulos (A), cinco em cada lado (Figura 6).

Figura 6: Rolamentos formador de módulos


7 - Lubrifique as conexões do rolamento intermediário das unidades (duas em cada unidade) com 2 ou 3 aplicações da pistola de graxa (Figura 7).

Figura 7: Conexões do rolamento intermediário das unidades
