Descritivo Concentrador

Quarta-feira, 08 de Junho de 2022, 11:24h

Apresentação

O módulo Concentrador do sistema Fuel360 realiza a validação dos veículos (caminhões, equipamentos, máquinas...) abastecidos e o armazenamento dos dados dos abastecimentos e movimentações. Ele possui as seguintes funções:

Abastecimento
Transferência entre postos
Sincronização (via rede ou via pendrive)
Entrada de produto (Estoque)
Medição de estoque
Relatório de abastecimentos

Obs.: As funções disponibilizadas dependem da configuração na instalação.

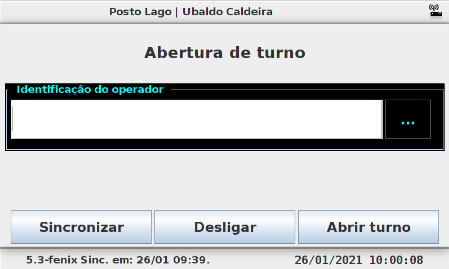

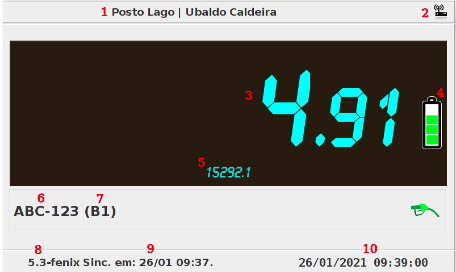

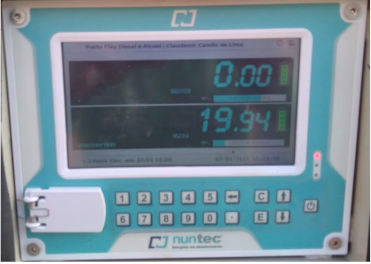

Na tela principal são exibidas as seguintes informações:

Nome do posto;
Conexão de rede;
Acumulador de litros para o abastecimento atual;
Medidor de carga do bico de abastecimento;
Totalizador de bico;
Identificação do veículo que está sendo abastecido;
Número do Bico controlado;
Versão do sistema;
Data e hora da última sincronização com servidor;
Data e hora atual;

No teclado lateral encontramos botões com números de 0 a 9, vírgula, Corrige, Anterior, Próximo, Cancela e Entra.

Através desse teclado o operador entra com informações para o Sistema.

Os botões de 0 a 9 e o vírgula são para o operador digitar números de 0 a 9 ou a vírgula/ponto.

O botão Corrige (<-) apaga o último caractere (número ou vírgula) digitado.

O botão Anterior é um botão de navegação. Pode ser usado para selecionar um item do menu ou para voltar ao campo anterior, que o operador deve preencher.

O botão Próximo é um botão de navegação. Pode ser usado para selecionar um item do menu ou para avançar ao próximo campo, que o operador deve preencher.

O botão Cancela (C) é usado para cancelar a operação que estava sendo realizada, como por exemplo, fechar um menu ou uma tela. E também é utilizado para encerrar um abastecimento.

O botão Entra (E) é utilizado para confirmar a informação que o operador está selecionando e/ou digitando.

Menu principal

As funções do concentrador estão classificadas em categorias no menu principal. Cada categoria possui um submenu exibindo as funções do concentrador.

Obs.: As funções disponibilizadas dependem da configuração na instalação. Algumas funções somente podem ser acessadas por técnicos/supervisores.

Para acessar o menu principal, o operador deve pressionar o botão Entra do teclado ou pressionar os botões de navegação (Anterior ou Próximo).

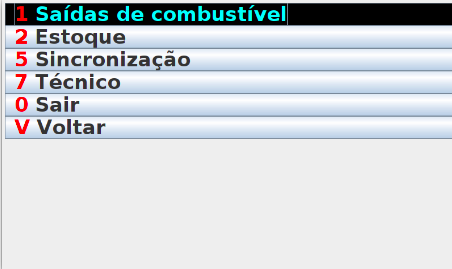

Será exibida a seguinte tela:

Saídas de combustível;
Estoque;
Sincronização;
Técnico;
Sair;

Para selecionar um item do menu, o operador, através do teclado, pressiona os botões de navegação (Anterior ou Próximo) até o item desejado ficar selecionado (a cor de fundo será preta) e pressionar o botão Entra ou digita o número correspondente ao item, que é exibido na cor vermelha antes do nome do item de menu.

As funções do concentrador estão distribuídas da seguinte forma:

Saídas de combustível:

1-Abastecimento
3-Transferência
0-Relatório
V-Voltar

Estoque:

2-Entrada de combustível
6-Medição de estoque
V-Voltar

Sincronização:

5-Sincronizar via rede
6-Sincronizar via pendrive
7-Atualizar versão
V-Voltar

Técnico:

1-Informações técnicas
2-Aferição
3-Ajuste de totalizador
4-Ajuste de fator de pulso
5-Outros ajustes
6-Teste de módulo-veículo
V-Voltar

0 . Sair:

8-Encerrar turno
0-Desligar
V-Voltar

V. Voltar

Obs.: As funções disponibilizadas dependem da configuração na instalação.

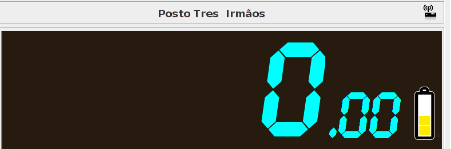

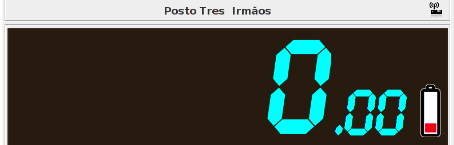

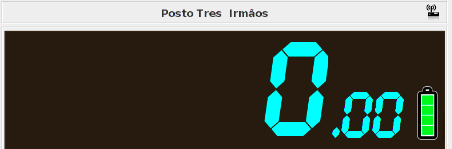

Medidor de carga do Bico

O medidor varia de acordo com a carga do bico, auxiliando assim a identificar quando será preciso substituição.

As funções do concentrador estão classificadas nas seguintes categorias:

Realizando abastecimentos

Um abastecimento pode ser realizado por acoplamento do sensor bico com o sensor boca de tanque, ou por contingência (abastecimento sem acoplamento/por cartão).

Obs.: Dependendo da configuração na instalação.

Abastecimento via acoplamento

Para realizar um abastecimento via acoplamento é preciso antes autorizá-lo e, em seguida, acoplar o bico de abastecimento Nuntec no sensor de boca de tanque, instalado no tanque dos veículos e nos reservatórios dos postos.

O bico irá realizar a leitura da boca de tanque, a bomba será liberada e o abastecimento iniciado.

Obs.: Dependendo da configuração antes de liberar o abastecimento pode ser solicitado dados adicionais como operação, cultura, odômetro, horímetro, etc.

Ao desacoplar o bico de abastecimento a bomba é travada e o operador deve clicar no botão Cancela do teclado, para que o abastecimento seja encerrado. Caso o operador não clicar no botão Cancela, o abastecimento será encerrado após um tempo limite configurável.

Para encerrar o abastecimento, basta pressionar o botão Cancela do teclado.

Abastecimentos em contingência de veículos

Os abastecimentos em contingência são realizados quando, por algum motivo, não é possível realizar o acoplamento de um sensor de bico em uma boca de tanque; isso inclui situações de emergência em que ocorreu falha em um dos sensores, ou abastecimentos por leitor de cartão (tag).

Para realizar um abastecimento por contingência em veículos, o operador deve selecionar a categoria 1 Saídas de combustível e, em seguida e função 1 Abastecimento. Para isso, ele pode utilizar os botões de navegação (Anterior ou Próximo) até o item ficar selecionado e pressionar o botão Entra; ou simplesmente pressionar os números correspondentes da categoria e da função respectivamente. No caso do abastecimento em contigência, o operador pressiona o botão 1 e em seguida pressiona novamente o botão 1.

Em seguida, dependendo da configuração, aparecerá uma tela de autenticação. Para preencher a senha, o operador utiliza o teclado.

Após preencher a senha, o operador pressiona o botão de navegação Próximo ou o botão Entra para selecionar a opção Acessar e para confirmar pressiona o botão Entra.

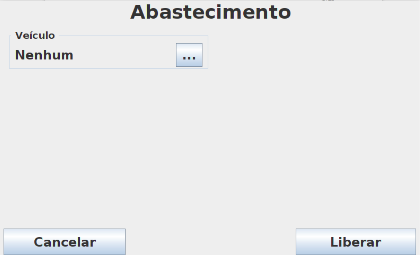

Nessa tela o operador deve preencher o veículo que irá abastecer.

Para selecionar o veículo que irá abastecer, o operador deve selecionar o campo Veículo (o campo fica com a cor de fundo preta) e clicar no botão Entra no teclado, logo depois será exibida a tela de seleção de veículos.

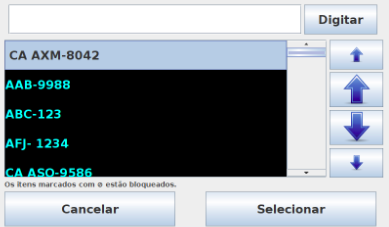

Nessa tela, o operador deve selecionar o veículo que deseja abastecer pressionando os botões de navegação do teclado Anterior ou Próximo até a descrição do veículo ficar destacada na cor azul e em seguida, o operador deve pressionar o botão Entra para que o veículo seja escolhido e o botão Selecionar fique destacado na cor preta, para confirmar, o operador deve pressionar o botão Entra do teclado novamente.

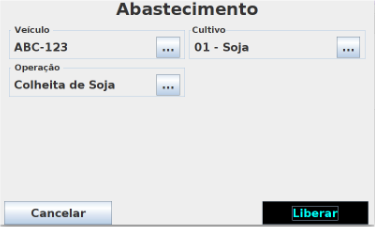

Em seguida será exibida a tela de abastecimento com o campo veículo preenchido e o botão Liberar já selecionado (ele ficará com a cor de fundo preta), em seguida o operador deve pressionar o botão Entra do teclado para liberar o abastecimento do veículo.

Para encerrar o abastecimento, basta pressionar o botão Cancela do teclado.

Transferência entre postos

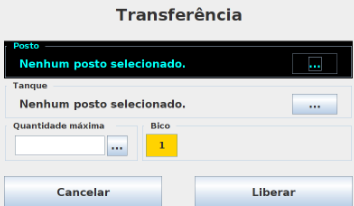

Para realizar um abastecimento de transferência, o operador deve selecionar a categoria 1 Saídas de combustível e a função 3 Transferência. Aparecerá uma nova tela:

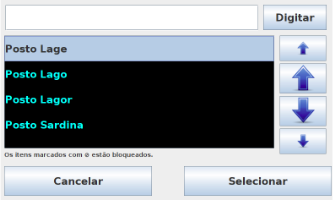

Para escolher o posto que será abastecido deve-se selecionar o campo Posto (quando selecionado ficará com a cor de fundo preta), em seguida deve-se pressionar o botão Entra do teclado. Será exibida uma lista com os postos cadastrados. Deve-se selecionar o posto desejado com as teclas de navegação do teclado (Anterior ou Próximo), em seguida pressionar o botão Entra para que o posto seja escolhido e o botão Selecionar fique destacado na cor preta. Para confirmar, o operador deve pressionar o botão Entra do teclado novamente.

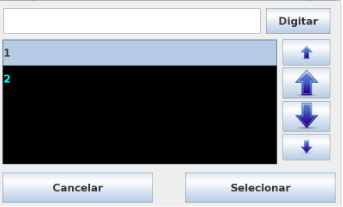

De maneira semelhante, o operador seleciona o tanque do posto que será abastecido, para isso, o campo Tanque deve estar selecionado (com a cor de fundo preta) então, o operador, pressiona o botão Entra do teclado. Será, então, exibida a tela de seleção de tanques, conforme 14.

Deve-se selecionar o tanque desejado com as teclas de navegação do teclado (Anterior ou Próximo), em seguida pressionar o botão Entra para que o tanque seja escolhido e botão Selecionar fique destacado na cor preta. Para confirmar, o operador deve pressionar o botão Entra do teclado novamente.

Obs.: Caso o posto possua somente um tanque de abastecimento, ele será selecionado automaticamente. E o operador não necessitará selecioná-lo na tela de seleção de tanques.

O preenchimento do campo Quantidade máxima é opcional, caso preenchido o abastecimento será encerrado quando a litragem alcançar o valor digitado nesse campo.

Para preencher o campo Quantidade máxima ele deve estar selecionado (com a cor de fundo preta), e em seguida, o operador digita, através do teclado, o valor desejado. Após digitado o valor, deve-se pressionar o botão Entra

Caso o posto possua mais de um bico de abastecimento, o campo Bico será selecionado (a cor de fundo será preta), o operador deve pressionar o número do bico que deseja liberar e pressionar o botão Entra.

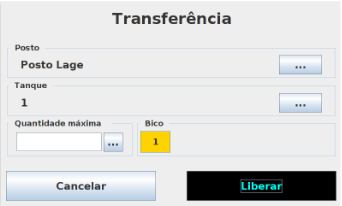

Em seguida o botão Liberar será selecionado, (ficará destacado na cor preta). Para confirmar, o operador deve pressionar o botão Entra do teclado novamente. Isso fará com que o abastecimento seja iniciado, exibindo a tela principal com o abastecimento liberado.

Para encerrar o abastecimento, basta pressionar o botão Cancela do teclado. Ou o abastecimento será encerrado automaticamente, quando a litragem alcançar o valor que foi preenchido no campo Quantidade desejada para transferência (em litros).

Relatório de abastecimentos

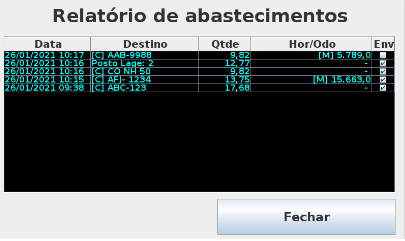

Para acessar o relatório, deve-se selecionar a categoria 1 Saídas de combustível e a função 0 Relatório. Será exibido um relatório contendo os últimos abastecimentos realizados.

Entrada de combustível

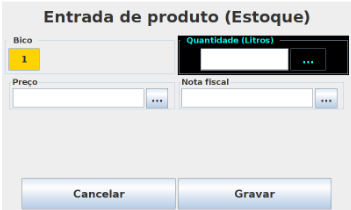

Para realizar entrada de combustível, o operador deve selecionar a categoria 2 Estoque e a função 2 Entrada de combustível. Aparecerá a seguinte tela:

Caso o posto possua mais de um tanque de abastecimento, o operador deve selecionar o bico que está ligado ao tanque que receberá combustível e no campo Quantidade (Litros) colocar a devida quantidade descarregada no tanque, Preço colocar o preço unitário do litro, Nota fiscal colocar o número da nota fiscal, e em seguida pressionar o botão Entra do teclado para que o botão Gravar fique selecionado (sua cor de fundo ficará preta), para confirmar deve-se pressionar o botão Entra do teclado.

Medição de estoque

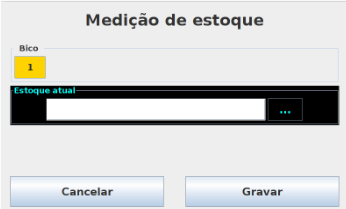

Para realizar entrada de combustível, o operador deve selecionar a categoria 2 Estoque e a função 6 Medição de estoque. Aparecerá a seguinte tela:

Caso o posto possua mais de um tanque de abastecimento, o operador deve selecionar o bico que está ligado ao tanque que será realizada a medição de estoque e no campo Estoque atual coloca-se a quantidade de combustível que possui no tanque, em seguida pressionar o botão Entra do teclado para que o botão Gravar fique selecionado (sua cor de fundo ficará preta), para confirmar deve-se pressionar o botão Entra do teclado.

Sincronização com o servidor

Para que o concentrador esteja atualizado com os registros controlados pelo servidor, e que os abastecimentos sejam enviados ao servidor é necessário que um procedimento de sincronização seja executado.

Este procedimento é realizado automaticamente após cada abastecimento, transferência, medição de estoque, entrada, através da rede se houver conexão no momento.

Entretanto, ele pode ser acionado manualmente através do menu principal, selecionando a categoria 5 Sincronização e a função 5 Sincronizar via rede.

Ao realizar a sincronização, a data de sincronização exibida na tela principal é atualizada.

Sincronização via pendrive

Quando a comunicação entre o concentrador e a base não é possível através da rede, é possível realizar a sincronização através da utilização de um pendrive.

Para isso, deve-se inserir o pendrive no local apropriado, selecionar a categoria 5 Sincronização e a função 6 Sincronização Via Pendrive. O sistema descarregará os abastecimentos realizados e fará a carga dos dados, se houver um arquivo de carga no pendrive. Ao final da sincronização, o sistema emitirá uma mensagem:

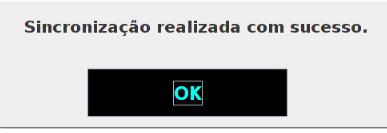

Com o botão OK selecionado (sua cor de fundo ficará preta) deve-se pressionar o botão Entra do teclado e remova o pendrive. É importante que o pendrive não seja removido durante o processo de sincronização, sob risco de danos permanentes ao pendrive.
